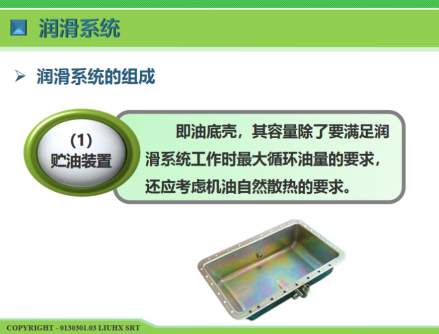

油底壳是曲轴箱的下半部，又称为下曲轴箱。作用是封闭曲轴箱作为贮油槽的外壳，防止杂质进入，并收集和储存由柴油机各摩擦表面流回的润滑油，散去部分热量，防止润滑油氧化。

中文名：油底壳

外文名：Oil Sump

位置：引擎下部

分类：湿式，干式

油底壳

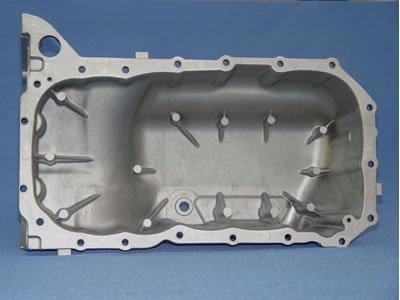

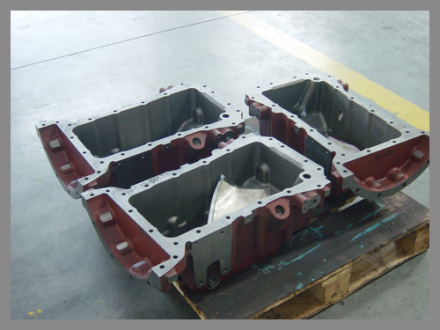

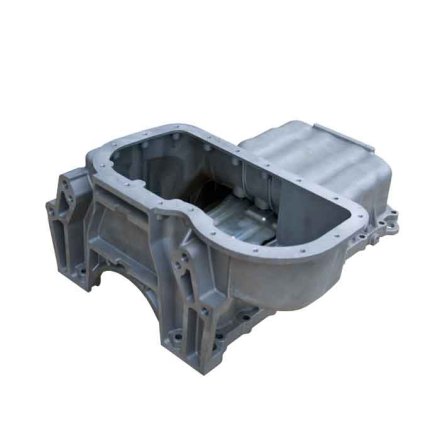

油底壳(Oil Sump) 位于引擎下部：可拆装，并将曲轴箱密封作为贮油槽的外壳。油底壳多由薄钢板冲压而成，形状较为复杂的一般采用铸铁或铝合金浇铸成型。其内部装有稳油挡板，以避免柴油机颠簸时造成的油面震荡激溅，有利于润滑油杂质的沉淀，侧面装有量油尺，用来检查油量。此外，油底壳底部最低处还装有放油螺塞。

湿式

Wet Sump

油底壳

市面上见到的大多数车都是湿式油底壳，之所以命名为湿式油底壳是由于发动机的曲轴曲拐和连杆大头在曲轴每旋转一周都会浸入油底壳的润滑油内一次，起到润滑作用，同时由于曲轴的高速运转，曲拐每次高速浸入油池内都会激起一定的油花和油雾，对曲轴和轴瓦进行润滑，称之为飞溅润滑。这样对润滑油在油底壳内的液面高度就有了一定的要求，如果太低了，曲轴曲拐和连杆大头不能浸入润滑油内，导致缺少润滑而顺滑曲轴和连杆以及轴瓦；如果润滑油液面太高又会导致轴承整个浸入，使曲轴的旋转阻力增大，最终导致发动机性能下降，同时润滑油容易进入气缸燃烧室内，导致发动机烧机油，火花塞积炭等问题。

这种润滑方式结构简单，不需另设机油箱，但车辆工作的倾斜度不可过大，否则会因断油、漏油而引发烧瓦拉缸事故。

干式

Dry Sump

油底壳

干式油底壳用在很多赛车的引擎。它没有在油底壳中储存机油，更为准确的说是没有油底壳。在曲轴箱的这些运动的摩擦表面都是通过一个个量孔压出机油进行润滑。由于干式油底壳发动机取消了油底壳的储存机油的功能，所以原油底壳的高度就大大降低了，发动机的高度也随之降低，重心降低带来的好处就是有利于操控。最主要的优点就是避免了发生湿式油底壳那些由于激烈驾驶而产生的种种不利的现象。

但是，由于润滑油的压力全部都要来源于机油泵。机油泵动力则是通过曲轴的转动通过齿轮连接而来。虽然在湿式油底壳发动机中虽然也需要用机油泵来为凸轮轴提供压力润滑。但是这种压力是很小的，机油泵需要的动力也很少。然而在干式油底壳的发动机中，这种压力润滑的强度需要大很多。而且机油泵的尺寸也要比湿式油底壳发动机的机油泵大很多。所以此时机油泵需要的动力也就更多一些。这如同机械增压的发动机一样，机油泵需要消耗掉发动机的一部分动力。尤其是在高转速的时候，发动机转速增加，摩擦部件的运动强度也就增加，需要的润滑的机油也多，所以就需要机油泵提供更大的压力，对于曲轴动力的消耗也就加剧了。

油底壳

显然这样的设计并不适合普通的民用车发动机，因为它需要损失一部分发动机的动力，不仅会影响到动力输出，而且不利于提高经济性。因此干式油底壳只会配备在大排量或者大功率的发动机上，比如那些为激烈驾驶而生的跑车上。例如兰博基尼就是采用干式油底壳的设计，对于它来说，提高极限时的润滑效果以及获得更低的重心是更重要的，而功率的损失可以通过提高排量等其他方面弥补，至于经济性，则是这种车型完全不需要考虑的。

喷油泵是柴油发电机燃油供给系统的重要部件，其工作状况的好坏，直接影响柴油发电机的动力性、经济性和可靠性。正确维护是保证喷油泵正常工作和延长其使用寿命的重要前提。以下“十要素”教你如何维护柴油发电机的喷油泵：

一、要正确维护喷油泵的附件。

泵体侧边盖、油尺、加油塞(呼吸器)、溢油阀、油池螺堵、油平面螺钉、油泵固定螺栓等，要保证完好无损，这些附件对喷油泵的工作起着至关重要的作用。如侧边盖可防止灰尘、水份等杂质的侵入，呼吸器(带滤网) 能有效防止机油变质，溢油阀保证燃油系统具有一定压力而不进入空气等。因此必须对这些附件加强保养，发现损坏或丢失要及时维修或更换。

二、要经常检查喷油泵油池内的机油量及其质量是否符合要求。

每次启动柴油发电机前都应检查喷油泵内机油的量及其质量情况(靠发动机强制润滑的喷油泵除外)，确保机油数量足够，质量良好，如果机油因混入水或柴油而变质，轻者造成柱塞及出油阀偶件的早期磨损，导致柴油机动力不足，启动困难，严重时造成柱塞及出油阀偶件的腐蚀锈蚀。由于油泵内漏、出油阀工作不良、输油泵挺杆与壳体磨损、密封圈损坏，都会使柴油漏入油池而稀释机油，因此应根据机油的质量情况及时更换，更换时要对油池进行彻底清洗，把油池底部的油泥等杂质清除干净，否则使用不长时间机油又会变质。机油的数量不可过多或过少，调速器内加油过多，易导致柴油机“飞车”，加油过少又将使润滑不良，应以机油尺或机油平面螺钉为准。另外当柴油机较长时间不使用时，一定要检查油泵油池中机油内是否有水、柴油等杂质，如有要立即更换，否则由于长时间存放，水分极易使柱塞、出油阀偶件锈蚀卡死而报废。

三、要定期检查调整喷油泵各缸的供油量。

由于柱塞偶件及出油阀偶件的磨损，造成柴油内漏，会使各缸的供油量减少或不匀，导致柴油机启动困难、功率不足、耗油增多、运转不稳。因此要定期检查调整喷油泵各缸的供油量，确保柴油机功率的发挥。在实际使用中，可通过观察柴油发电机的排烟、听发动机声音、摸排气歧管温度等方法来确定各缸供油量的大小。

四、要使用标准的高压油管。

喷油泵在供油过程中，由于柴油的可压缩性、高压油管的弹性，高压柴油会在管内形成压力波动，压力波在管内传递需要一定时间，为保证各缸供油间隔角一致、供油量均匀、柴油机工作平稳，高压油管的长度及管径是经过测算而选定的。因此当某缸高压油管损坏时，应用标准长度和管径的油管更换。而在实际使用中，由于缺少标准油管，用其它油管代用，不考虑油管的长度、管径是否相同，使油管长度及管径相差很大，虽然可以应急使用，但将导致该缸的供油提前角度及供油量发生变化，致使整机工作不平稳，因此在使用中一定要使用标准的高压油管。

五、要定期就机检查出阀偶件的密封情况。

喷油泵工作一段时间，通过检查出油阀的密封情况可以对柱塞的磨损及油泵工作情况做粗略的判断，从而有利于确定修理及保养方法。检查时，拧开各缸高压油管接头，用输油泵之手油泵泵油，如此时发现喷油泵顶部油管接头有油流出，则说明该出油阀密封不良(当然如出油阀弹簧折断也会出现这种情况)，如多缸出现密封不良现象，则应对喷油泵进行彻底调试保养，更换偶件。

六、要及时更换已磨损的柱塞及出油阀偶件。

当发现柴油机启动困难、功率下降、油耗增加时，通过调整喷油泵及喷油器仍不见好转时，应拆检喷油泵柱塞及出油阀偶件，如柱塞及出油阀磨损到一定程度，应及时更换，不要坚持再用。因偶件磨损后所带来的柴油机启动困难、油耗增加、动力不足等损失远远超过更换偶件所需费用，更换后柴油机的动力性及经济性会有明显改观，因此要及时对磨损的偶件进行更换。

七、要把好柴油使用及过滤关，保证进入喷油泵内的柴油高度清洁。

一般来说，柴油发电机对柴油的滤清要求远比汽油机对汽油的要求高得多，在使用时要选用符合要求牌号的柴油，而且至少经过48h沉淀。加强对柴油滤清器的清洁保养，及时清洗或更换滤芯；根据作业环境条件及时对柴油箱进行清洗，彻底去除油箱底部的油泥及水分，柴油中的任何杂质都会对喷油泵柱塞、出油阀偶件及传动部件造成严重的腐蚀或磨损。

八、要定期检查调整喷油泵供油提前角及各缸供油间隔角。

在使用时，由于联轴节联接螺栓的松动，凸轮轴及滚轮体部件的磨损，常导致供油提前角及各缸供油间隔角发生变化，使柴油燃烧变坏，柴油机的动力性、经济性变差，同时启动困难，运转不稳，发出异响及过热等。在实际使用中，多数驾驶员重视整体供油提前角的检查调整，却忽视了供油间隔角(涉及单泵供油提前角调整)的检查调整，导致整体调整后虽然第一缸供油正时，但其余各缸由于凸轮轴、滚轮传动部件的磨损等原因使供油并不一定正时，同样会导致柴油机启动困难、动力不足、运转不平稳，尤其对于使用时间较长的喷油泵来说，更要重视对供油间隔角的检查调整。

九、要定期检查凸轮轴间隙。

对喷油泵凸轮轴的轴向间隙要求很严，一般在0.03～0.15mm之间，该间隙过大，会加剧滚轮传动部件对凸轮工作表面的冲击，从而加大凸轮表面的早期磨损，改变供油提前角度；凸轮轴轴承轴、径间隙过大，易造成凸轮轴运转不平稳，油量调节拉杆抖动，供油量发生周期性变化，使柴油机运转不平稳，因此要定期检查调整。凸轮轴轴向间隙过大时，可在两侧加入垫片调整，径向间隙过大，一般要更换新品。

十、要定期检查相关键槽及固定螺栓的磨损情况。

相关键槽及螺栓主要是指凸轮轴键槽、联轴节凸缘键槽(用联轴节传递动力的油泵)、半圆键以及联轴节固定螺栓。喷油泵凸轮轴键槽、凸缘键槽、半圆键由于长期使用，轻者发生磨损，使键槽变宽，半圆键安装不牢，供油提前角发生改变；重者键子滚落，导致动力传递失效，因此要定期检查，及时修复或更换已磨损的部件。

柴油诱因

1、喷油器O形圈损坏；

2、喷油器雾化不良，滴油；

3、喷油器安装不当；

4、喷油器重新安装时没有换新的O形圈。

康明斯发电机存放应注意事项：

1) 油箱存放位置必须安全以防止火灾，油箱或油桶应单独放在看得见的地方，适当离柴油发电机组远点，且严格规定不准吸烟。

2) 油箱内装的燃油容量应该保证每天的日常供应。

3) 油箱放置后，最高油面不能比柴油发电机组底座高出其2.5米，如大油库油面高于2.5米，应在大油库与机组之间加日用油箱，使直接送油之压力不大于2.5米。即使在柴油机关闭期间，不允许燃油依靠重力，通过进油管路或喷油管路流入柴油机。

4) 油口处的阻力不允许超过所有柴油机性能数据单上规定的使用干净滤芯时的规定值。这个阻力值是建立在燃油箱装一半燃油的基础上的。

5) 燃油回油阻力是不能超过所用柴油机性能数据单上的规定。

6) 燃油回油管路的连接不应造成油管中燃油出现冲击波。
